- Manual de Construção do Telecentro Embrião
A
arquitetura do Telecentro Embrião foi elaborada para permitir o
crescimento do
telecentro utilizando equipamentos de baixo custo, mas eficientes em
suas
atribuições. Os equipamentos se integram ao sistema de
software (programas de
computador) para formar uma arquitetura simples, efetiva e
escalonável, ou
seja, crescendo aos poucos sem perder o investimento inicial.
As
seções
seguintes apresentam os três elementos da arquitetura do
Telecentro Embrião: a
estrutura física, os equipamentos e o software.
índice geral
índice parte
III
parte 3.5
3.5.1 - Estrutura
Física
Para
hospedar o Telecentro Embrião é necessária apenas
uma sala de cerca de 10
metros quadrados que caiba duas mesas de computador com cadeiras, uma
mesa para
a impressora e uma mesa de reunião com cadeiras. A mesa de
reunião pode estar
em outra sala. Ao invés de uma mesa individual para cada
computador e para a
impressora, pode-se construir uma bancada onde os equipamentos
são
colocados. A bancada deve ser da altura
do cotovelo da pessoa que vai sentar na cadeira que será
utilizada para os
computadores. Desta maneira, o usuário do computador não
terá problemas de
postura física.
Figura 16 - Posicionamento da Cadeira e Mesa do
Computador
A
sala
deve ter fechadura para proteção dos equipamentos e deve
haver também
possibilidade de trancar as janelas por dentro. O ambiente deve contar
com
banheiros para os usuários e usuárias do telecentro. A
iluminação deve ser
adequada para leitura. Se possível, colocar armários,
prateleiras para livros e
manuais e/ou arquivo de documentos.
Um
sistema de aterramento deve ser criado para proteger os equipamentos e
o
sistema de distribuição elétrica deve utilizar
três fios com tomadas de três
pinos, sendo que o pino de terra dever ser conectado ao sistema de
aterramento.
Deve-se tomar precauções com descargas elétricas
na zona rural. A comunidade
deve ter um pára-raios instalado em um ponto alto para evitar
descargas
elétricas no telecentro.
índice geral
índice parte
III
parte 3.5
3.5.2 -
Ligação dos Equipamentos
A
arquitetura de equipamentos do telecentro foi projetada para permitir a
inclusão de terminais de baixo custo e expandir a estrutura
devagar. O sistema
é composto inicialmente por um computador servidor, um
computador terminal de
baixo custo, uma impressora de multi-função e
equipamentos de rede. O
computador terminal pode ser formado a partir de equipamentos usados de
baixa
performance. Veja a especificação dos equipamentos
abaixo. Variações de
equipamentos são possíveis, mas o suporte técnico
da Gemas da Terra é garantido
apenas a equipamentos com os quais temos experiência, como os da
lista abaixo:
- 1
Computador servidor
- Processador Pentium IV 2,4 GHz
- 512MB Memória RAM
- 120 GB disco rígido
- Tocador de disquete
-
Gravador
de CD-ROM
- 4 portas USB
- Áudio (microfone e alto-falantes) na
placa mãe.
- Fone de ouvido com microfone
- Web-câmera com habilidade de tirar
fotos
- 2 portas de rede Ethernet 100 MBPS
(uma na placa mãe)
- Monitor 15 polegadas
- Mouse
- Teclado
- 1
Computador terminal
- Todos os serviços na placa mãe.
- Processador AMD Athlon 1GHz
- 128 MB memória RAM
- Sem disco rígido
- Sem disquete
- Porta de rede Ethernet 100 MBPS com
PXE boot
- Áudio (auto-falante)
- Monitor 15 polegadas
- Mouse
- Teclado
- 1
Impressora Inkjet de multi-função
- Impressora colorida e preto e branco
- Scanner
- Copiadora colorida e preto e branco
- Fax
- 1
Estabilizador de voltagem de 400VA (no-break)
- 1
Estabilizador de voltagem comum
- 1
Distribuidor (hub) de 8 portas Ethernet
- 4
Cabos de rede de 5 metros cada
- 2
Extensões de rede elétrica
- 1
modem de Internet de alta velocidade
A
interligação dos equipamentos é ilustrada na
figura abaixo. O estabilizador
no-break é utilizado para alimentar apenas o servidor, o
distribuidor (hub) de
rede e o modem de Internet. O estabilizador de voltagem comum é
usado para
alimentar o computador terminal e a impressora de
multi-função. Esta
distribuição de energia foi projetada para diminuir os
custos do no-break
enquanto protegendo os dados do servidor e acesso à Internet
durante uma queda
de voltagem.

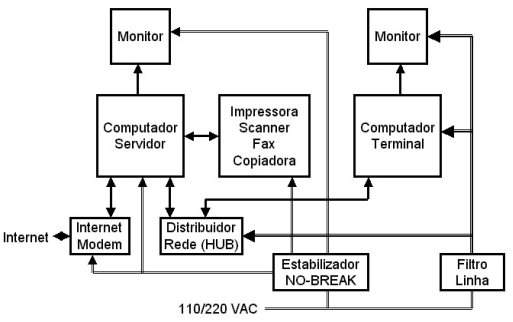

Figura 17 - Diagrama de Ligação dos
Equipamentos do Telecentro Embrião
A
arquitetura de interligação dos equipamentos diminui as
possibilidades de
problemas, pois apenas o computador servidor contêm partes
móveis, alem da
impressora de multi-função. Ao crescer, o telecentro
adquiri um segundo
computador servidor para alimentar a sala de treinamento e criar
redundância,
diminuindo o tempo de não funcionamento devido a problemas com o
equipamento.
Mesmo com a configuração mínima do Telecentro
Embrião, peças reservas como um
disco rígido, um tocador de disquete, um tocador de CD-ROM e um
distribuidor(hub) de rede podem ajudar na diminuição do
potencial de ficar
inoperante, por causa de problemas com os equipamentos. Mesmo no caso
da
placa-mãe ou fonte de alimentação do computador
servidor falhar, o computador
terminal pode ser utilizado para acessar a Internet se um disco
rígido for
instalado.
índice geral
índice parte
III
parte 3.5
3.5.3 - Instalação e
Configuração do Software
O
sistema
operacional utilizado nos telecentros Gemas da Terra é baseado
no Kurumin Linux
(www.guiadohardware.net). A
distribuição Kurumin foi
modificada para dar
suporte à arquitetura do Telecentro Embrião e instalar
direto do CD os
programas de interesse do telecentro. Essa nova
distribuição, mantida pelos
voluntários da ONG Minas
Livre e a equipe técnica da Gemas da Terra, é
chamada de Kurumin-GT.
O
interessante do Kurumin-GT é que ele pode funcionar diretamente
do CD,
independente do que estiver instalado no disco rígido. Isto
é importante quando
se tem um problema de software que não se consegue corrigir. O
CD de instalação
do Kurumin-GT pode ser usado para iniciar o computador e conectar com a
Internet para receber suporte da equipe Gemas da Terra.
Uma
cópia
do CD do Kurumin-GT acompanha este guia. Além de rodar direto do
CD, o
Kurumin-GT pode ser instalado no disco rígido junto com os
programas de
interesse do telecentro. Programas que não são contidos
no CD podem ser
adquiridos via Internet. A imagem do CD está disponível
também no website
da
Gemas da Terra.
O tutorial de instalação do Kurumin-GT está
disponível no CD. Coloque o CD no
seu computador e configure a BIOS para inicializar o computador do
CD-ROM. O
Kurumin-GT vai carregar e o tutorial de instalação
será aberto automaticamente.
Nós agradecemos ao Carlos Morimoto e a
todos os voluntários que contribuem para o desenvolvimento do
Kurumin Linux.
